DX-2012RC空间磁场分布测量仪

● 探头移动XYZ软件控制自动化动调节，X/Y/Z对应行程300mm/300mm 300mm；

● XYZ轴，移动分辨率0.01mm，回位精度±0.02mm；

● 三爪卡盘旋转同心度：0.01mm ，整体同心度优于：0.05mm。

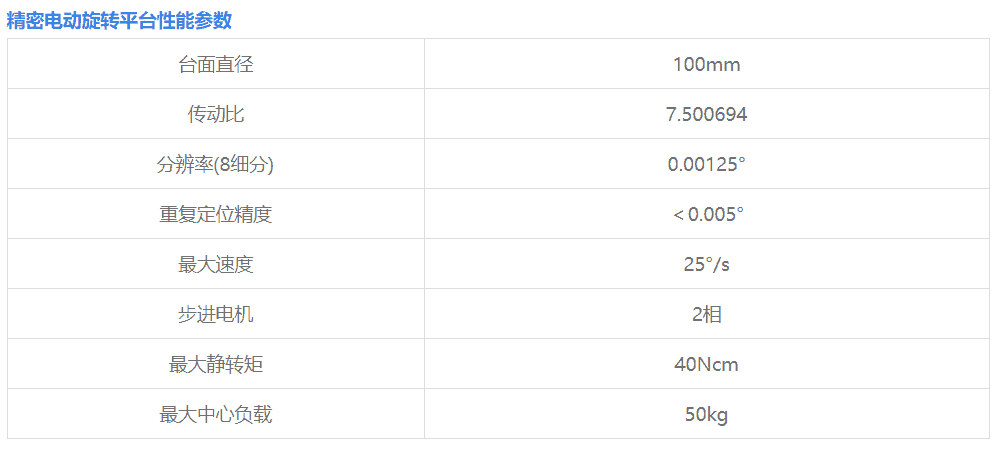

● 光学电动平台，型号：01RS002光学电动动旋转平台，变比1：180，精密测量36000步/转（可设置），测试时间60秒（可设置），台面直径：100mm；

● 台湾进口千岛三爪不锈钢卡盘，型号：SE-03型，钢制本体，耐用性强；夹爪正反夹持两用设计，操作方便；抓卡直径范围：1.0mm~90mm，大型样品需要添加治具或无磁台面平扫；

● 无磁铝合金光学平板样品载物平台：平面抖动度低于0.02mm；扫描平面：300mm*300mm；

● 测试主机高斯计自动量程0.2k/0.4k/1k/2k/4k/10k/20k共七档；分辨率：对应各档满量程0.2%，400Gs以下，0.1Gs有效；准确度：对应各档满量程1.0%。

● 测试探头：厚度2mm,宽度3mm,前端伸出长度：100mm，配置水平扫描和径向扫描两款，满足不同测试要求。

● 磁场测量重复性优于：±0.3%。

● 基于WindowsXP/WIN7的软件包，扫描检测磁化体的场强；

● 软件能控制3个线性运动和一个旋转运动；

● 操作人员选择要扫描的区域和步进；

● 开机系统具有自我机械调零功能；

● 可自动移动到设定测试点功能并按设定测试步进方式进行连续测试；

● 测试完成，可自动回位到停机点，方便样品的更换。

● 其他：配套软件DX-2012MDT磁场分布测量软件。

● 各极磁场峰值最大值、最小值和平均值自动测量功能；

● 各极磁极宽度最大值、最小值和平均值自动测量功能；

● 各磁极面积和半高宽测量自动测量功能；

● 零点自动回位功能和带防抖动无效数据剔除功能；

● 自动输出XY坐标图曲线功能，XY坐标报告上可以在界面上随意放大；

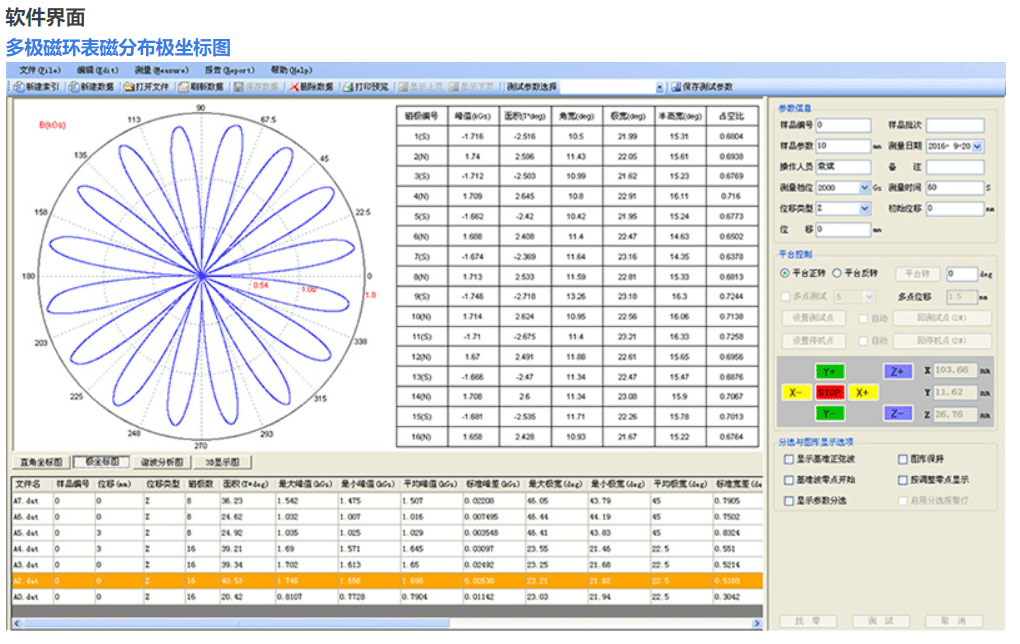

● 自动输出极坐标图功能，极坐标报告上可以在界面上随意放大；

● 自动输出对应基波谐波分析功能；

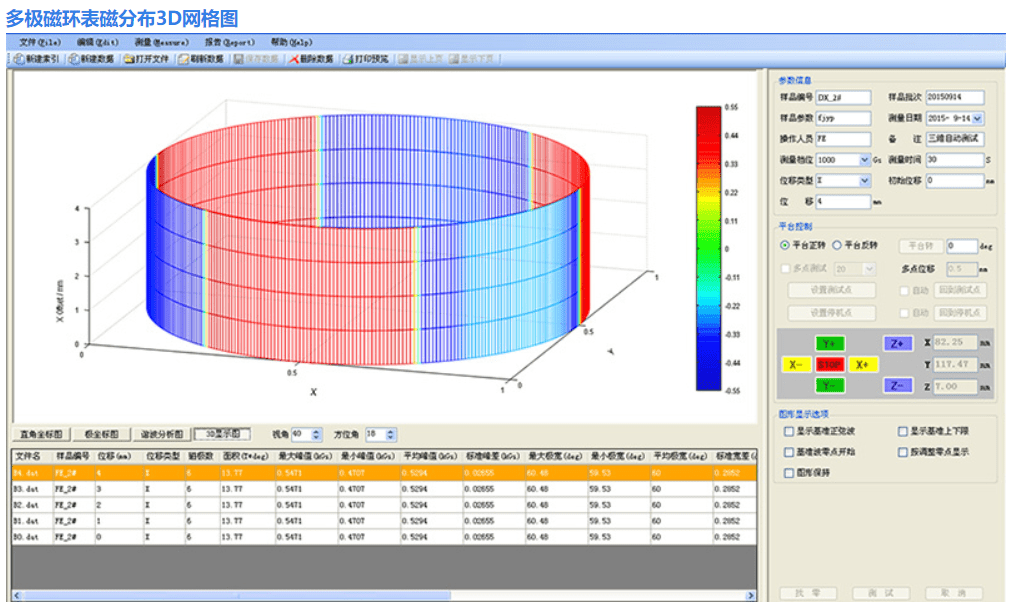

● 对同一样品，组合测试点三维磁场分布显示功能；

● 各极角度，峰值，面积列表储存功能；

● 平面扫描，目前设计为探头对应中心点，扫描XY平面，建立以中心为（0,0，Z）坐标体系，对平面磁场进行显示，接受用户对设备的改动要求；

● 测试软件可以中英文切换，测试报告可选中/英报告；

● 测试原始数据采用TXT文件保存，可在EXCEL文件打开或其他软件打开；

● 其他：对于多级旋转卡盘，根据设定参数记录多种测试样品规格，自动控制回测试点，停机点和初始点，加快测试效率。Z轴用户根据实际可进行软件设置最低限位，避免探头损坏。

标准配置与可选配置

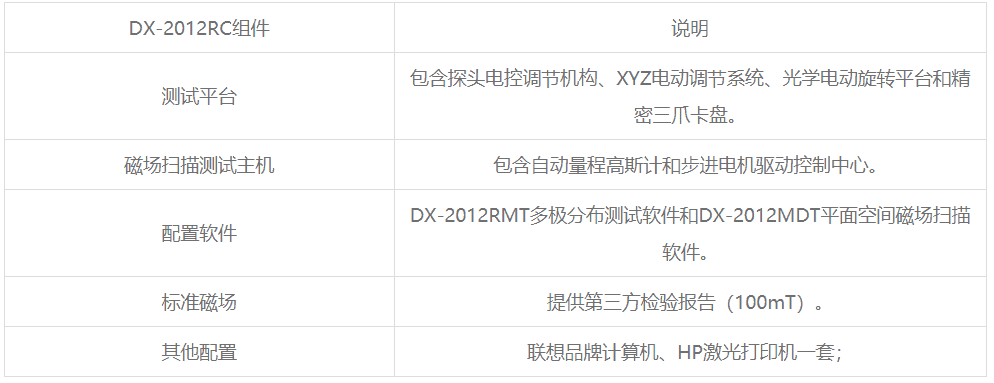

DX-2012RC标准配置

说明：以上标准配置仅作参考，实际产品清单以签订合同为准。

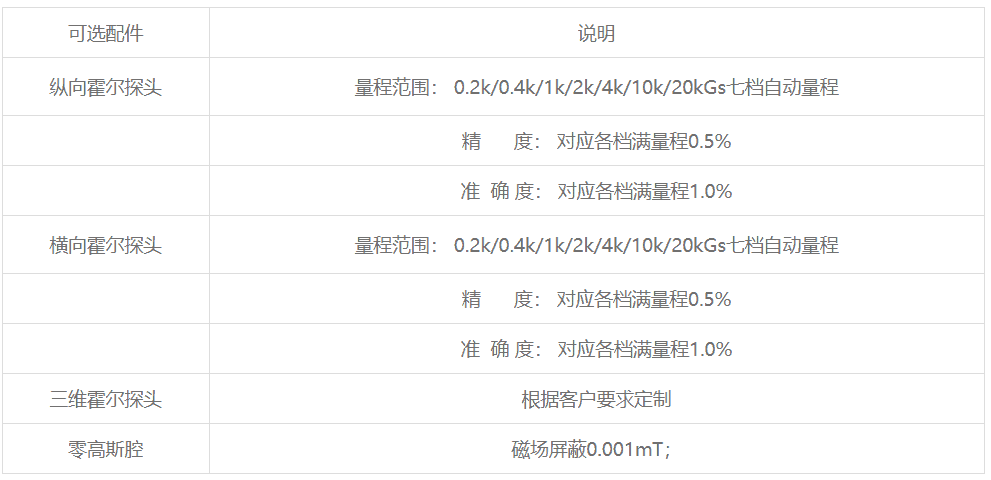

DX-2012RC可选配置

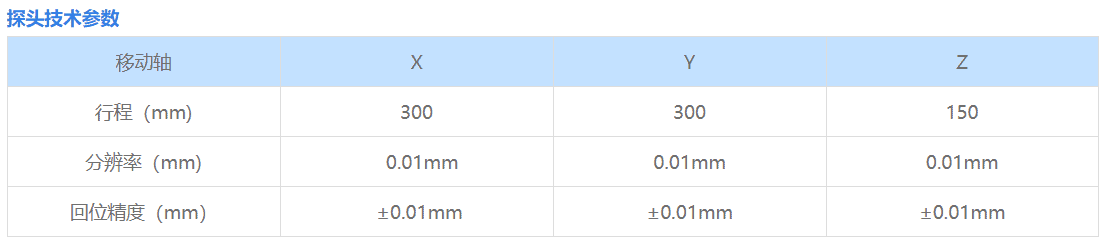

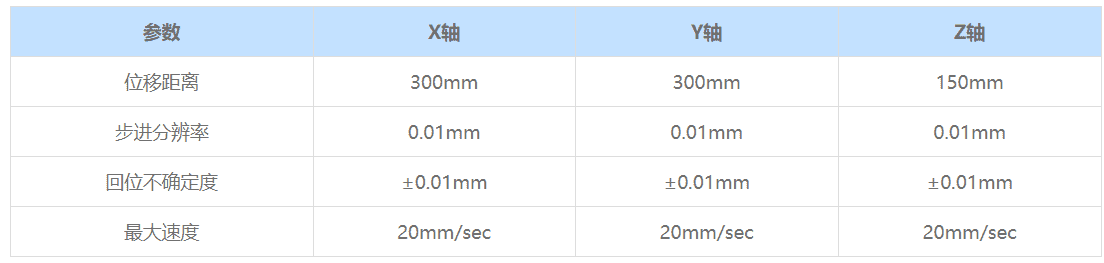

DX-2012RC行程及测量范围（标准配置）

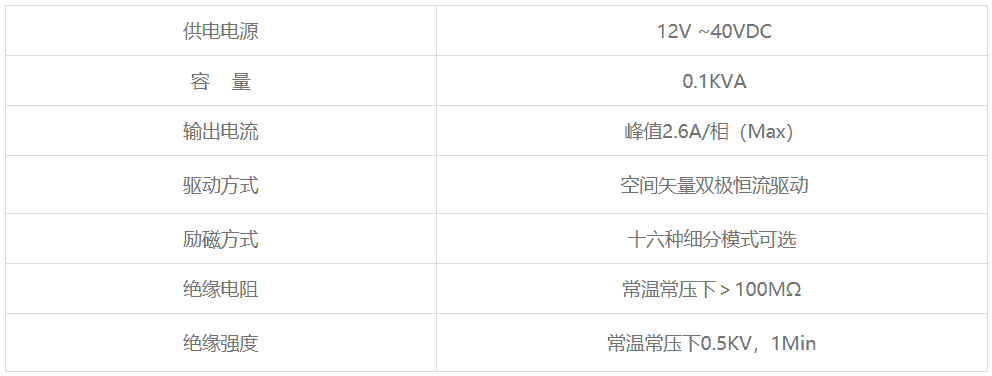

步进电机驱动轴技术参数
